Produktdetails:
|
| Höhe der Verpackungsschicht: | 100mm, 150mm, 200mm | Plattendicke: | 0.1mm, 0.12mm, 0.15mm |
|---|---|---|---|
| Material: | SS304, SS316L | Größe: | Gemäß des Auftrages |
| Form: | Individualisiert | Spezifisches Gebiet: | Optionale Typen |
| Markieren: | strukturierte Verpackung 2.5y,strukturierte Verpackung SS 316l,strukturierte Destillationsturmverpackung |
||

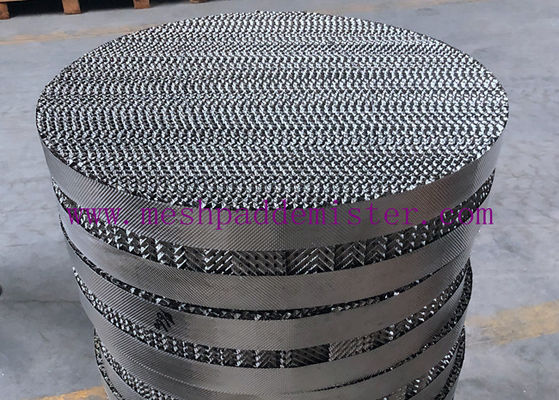

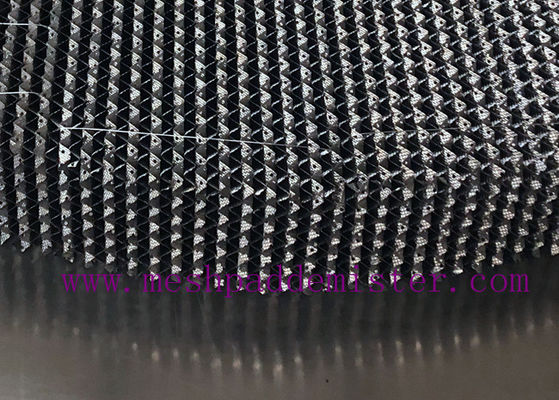

2.5Y Metallgewölbte Platte Strukturverpackung im Destillationsturm
1. Inspektion der Strukturverpackung von Metallwalzplatten:
(1) Jede Charge von strukturierten Verpackungen wird vor dem Verlassen der Fabrik von der Qualitätskontrollabteilung gemäß dem Vertrag geprüft.
2 Die Verpackungsplatte muss flach und rostfrei aussehen.
3 Die Spitzenhöhe, die Wellenentfernung, die Neigung und der Zahnwinkel der Verpackung müssen den entsprechenden Normen entsprechen.
Die Abweichung zwischen der kumulierten Länge der Spitzenhöhe von 100 Stück und der kumulierten Länge des tatsächlichen Produkts von 100 Stück beträgt:und die negative Abweichung beträgt nicht mehr als 2h.
4 Der Durchmesser, die Ovalität und die Ebene der Verpackungsscheibe müssen den entsprechenden Anforderungen entsprechen.
5 Für den Durchmesser des Löchers d0, Lochmitte T und Feinkörner auf der Platte, wird nur eine visuelle Untersuchung durchgeführt, das Loch ist frei von Burr und die Löcher und Feinkörner sind gleichmäßig verteilt.
Die zulässige Abweichung der Stahlstreifendicke muss den Vorschriften von GB/T 4239 entsprechen.
2- Strukturelle Abmessungen und charakteristische Parameter von Wellpappen aus Edelstahl.
| Artikel | Einheit | 125X | 125Y | 250X | 250 Jahre | 350X | 350Y | 500X | 500Y | |
| Wellenlänge h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| Wellenbildungsschwelle θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| Wellenlänge 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| Winkel der Wellenbildung β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| leerer Bruchteil ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Durchmesser des perforierten Lochs d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Eröffnungsquote σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10. Das ist nicht wahr.0 | 9.0-10. Das ist nicht wahr.0 | |||||
| Radius der Krümmung des oberen Kreises des Wellenwinkels R | mm | ≤ 2.0 | ≤ 14 | ≤ 09 | ≤ 05 | |||||
Anmerkung: Der Einfluss der Öffnungsgeschwindigkeit auf die Platte wird nicht berechnet.
3. Einreihung von metallischen Wellplattenstrukturverpackungen
Ein Verpackungsturm ist eine Art Gas-Flüssigkeitsmassenübertragungsgerät mit einer großen Anzahl von Verpackungen im Turm.Seitdem, hat es sich mit der Plattenkolonne entwickelt, die zwei verschiedene Arten von Gas-Flüssigkeitsmassenübertragungsgeräten bildet.
Der Körper des Verpackungsturms ist ein vertikaler Zylinder mit einer Trägerplatte am Boden.Über der Verpackung wird eine Verpackungspressplatte montiert, um die Bewegung der Verpackung mit dem Aufwellen zu begrenzenDie Flüssigkeit wird von der Spitze des Turms hinzugefügt, über den Flüssigkeitsverteiler auf die Verpackung gesprüht und über die Verpackungsoberfläche abgeleitet.Das Gas wird von der Unterseite des Turms gesendet und durch die Gasverteilvorrichtung verteilt (Gasverteilvorrichtung ist im Allgemeinen nicht für Turm mit kleinem Durchmesser eingestellt)Die Gas-Flüssigkeits-Zwei-Phase ist für die Masseübertragung in engem Kontakt mit der Verpackungsoberfläche.Der Verpackungsturm ist eine kontinuierliche KontaktgasflüssigkeitsmassenübertragungsvorrichtungBei normalen Betriebsbedingungen ist die Gasphase kontinuierlich und die Flüssigphase dispergiert.
4Markierung, Verpackung, Lagerung und Beförderung von Strukturverpackungen aus Walzplatten
1 Für die fertige strukturierte Verpackung ist eine Verpackungsliste mit Produktbezeichnung, Modell, Spezifikation und Größe, Herstellerbezeichnung und Herstellungsdatum vorzulegen.die Produktkontrollbescheinigung ist vorzulegen,, einschließlich Inspektionspunkte, Inspektionsdatum und Siegel des Inspektionspersonals.
2 Die Fertigprodukte werden in Kartons, Holzkisten oder Holzplatten verpackt und das Verpackungsplatz horizontal aufgestellt.Der Name des Herstellers und die Qualität des Produkts sind auf der Außenseite der Verpackungskiste anzugeben., und die Wörter oder Kennzeichen wie "Strikt Feuchtigkeit verhindern" sind anzugeben.
Es ist strengstens verboten, das Produkt während des Transports direkt zu berühren und zu regnen.
4 Die Erzeugnisse sind in einem gelüfteten und trockenen Raum zu lagern und dürfen nicht seitlich gestapelt werden.
Material
SS304, SS316L, andere nach Bestellung.
Jedes Jahr produzieren und liefern wir hunderte Kubikmeter Metallverpackungen in verschiedenen Modellen. Es gibt viele beliebte Typen und Materialien zur Auswahl.Wir helfen Ihnen gerne, was Sie brauchen.!
