Produktdetails:
|
| Plattendicke: | 0.1mm, 0.12mm, 0.15mm | Höhe der Verpackungsschicht: | 100mm, 150mm, 200mm |
|---|---|---|---|
| Form: | angepasst | Material: | SS304, SS316L |
| Spezifisches Gebiet: | Optionale Typen | Größe: | Gemäß des Auftrages |
| Markieren: | 0.15mm Verpackung,125y Verpackung,Endstückgas-Behandlung 125y |
||
0.15mm Metallplatte 125Y strukturierte Verpackung bei Abgasbehandlung
1. Einstufung der strukturierten Verpackung
Ein Verpackungsturm ist eine Art Gas-Flüssigkeitsmassenübertragungsgerät mit einer großen Anzahl von Verpackungen im Turm.Seitdem, hat es sich mit der Plattenkolonne entwickelt, die zwei verschiedene Arten von Gas-Flüssigkeitsmassenübertragungsgeräten bildet.
2. Die Struktur des verpackten Turms mit strukturiertem Verpacken
Der Körper des Verpackungsturms ist ein vertikaler Zylinder mit einer Trägerplatte am Boden.Über der Verpackung wird eine Verpackungspressplatte montiert, um die Bewegung der Verpackung mit dem Aufwellen zu begrenzenDie Flüssigkeit wird von der Spitze des Turms hinzugefügt, über den Flüssigkeitsverteiler auf die Verpackung gesprüht und über die Verpackungsoberfläche abgeleitet.Das Gas wird von der Unterseite des Turms gesendet und durch die Gasverteilvorrichtung verteilt (Gasverteilvorrichtung ist im Allgemeinen nicht für Turm mit kleinem Durchmesser eingestellt)Die Gas-Flüssigkeits-Zwei-Phase ist für die Masseübertragung in engem Kontakt mit der Verpackungsoberfläche.Der Verpackungsturm ist eine kontinuierliche KontaktgasflüssigkeitsmassenübertragungsvorrichtungBei normalen Betriebsbedingungen ist die Gasphase kontinuierlich und die Flüssigphase dispergiert.
3- Strukturelle Abmessungen und charakteristische Parameter von Wellpappen aus Edelstahl.
| Artikel | Einheit | 125X | 125Y | 250X | 250 Jahre | 350X | 350Y | 500X | 500Y | |
| Wellenlänge h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| Wellenbildungsschwelle θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| Wellenlänge 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| Winkel der Wellenbildung β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| leerer Bruchteil ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Durchmesser des perforierten Lochs d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Eröffnungsquote σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10. Das ist nicht wahr.0 | 9.0-10. Das ist nicht wahr.0 | |||||
| Radius der Krümmung des oberen Kreises des Wellenwinkels R | mm | ≤ 2.0 | ≤ 14 | ≤ 09 | ≤ 05 | |||||
Anmerkung: Der Einfluss der Öffnungsgeschwindigkeit auf die Platte wird nicht berechnet.

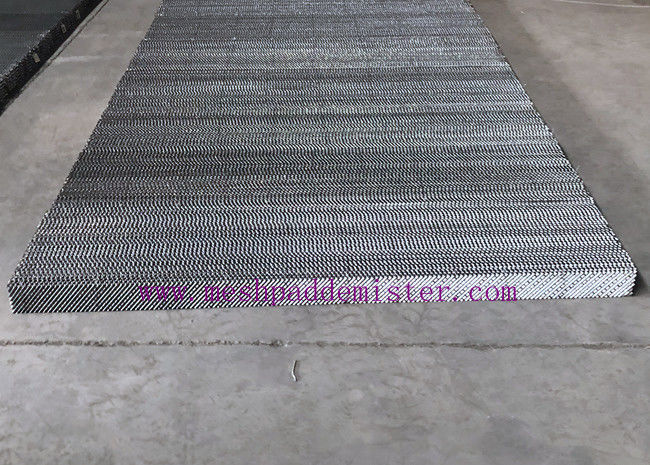

4. strukturierte Verpackungswerkstatt
5. HG/T 21559.2 ◄2005 ◄ Strukturverpackungsstandard
Norm Nr. - Jahresnummer - Verpackungsmodell - Innen Durchmesser des Turms Φ (mm)
Zum Beispiel beträgt der Innendurchmesser des Verpackungsturms Φ 600 mm, wobei P250i-Architektur aus rostfreiem Stahl mit Wellpappe verwendet wird, die wie folgt gekennzeichnet ist: HG/T 21559.2 ¢ 2005 ¢ P250I ¢ 600.
3.2 Spezifikationen und Merkmale

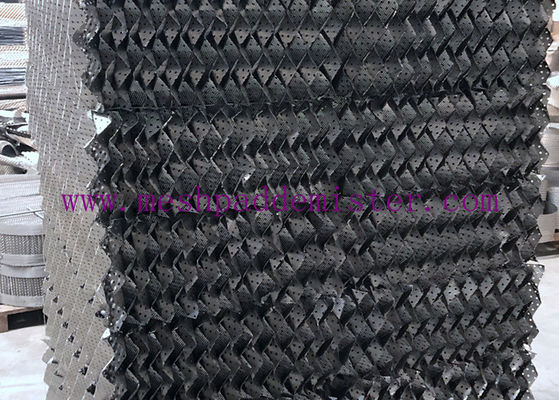

3.2.1 Rostflächengolfverpackungen aus Edelstahl sind eine Reihe von aus Edelstahlstreifen gepressten Wellplatten.mit einem Durchmesser von mehr als 50 mm,Die Wellenlänge der benachbarten Wellplatten sind in entgegengesetzte Richtung geneigt, und die Wellenlänge der oberen und unteren benachbarten Verpackungsplatten sind 90° gekreuzt.
3.2.2 Bevor die Wellpappe gepresst wird, ist es notwendig, im Voraus Löcher in die Platte zu machen und das Feinkorn zu pressen oder das Walzkorn zu verwenden, das dem Feinkorn entspricht.
3.2.3 In der Tabelle sind acht Arten von Wellverpackungen aus Edelstahl für Öffnungsplatten aufgeführt.Die charakteristischen Parameter für die Typwahl sind die spezifische Oberfläche der Verpackung und der Winkel der Wellform., die je nach den Anforderungen an die Prozesskonstruktion ausgewählt werden können.
mit einem Durchmesser von mehr als 600 mm
h: Wellenlänge (mm)
2B: Wellenlänge (mm)
β: Wellenwinkel (°)
δ: Plattendicke (mm)
S: Wellenlänge (mm)
R: Radius der Krümmung des oberen Kreises des Wellenwinkel (mm)
Jedes Jahr produzieren und liefern wir hunderte Kubikmeter Metallverpackungen in verschiedenen Modellen. Es gibt viele beliebte Typen und Materialien zur Auswahl.Wir helfen Ihnen gerne, was Sie brauchen.!
